안녕하세요 허언증입니다



책에 있는 내용을 이해하고 서술 하듯 글을 적어 내려 갑니다. 저도 공부하는 차원에서 정리하는 글 이고 네트워크 과정에서 생략되는 부분도 발생할 수 있기 때문에 부족한 점도 있다는거 인지 하시고 편안하게 읽어주세요!! 역사처럼 물 흐르는식으로 스타일로 글을 작성합니다





---





chapter04

1. ADSL 기술을 이용한 액세스 회선의 구조와 동작

2. 광섬유를 이용한 액세스 회선(FTTH)

3. 액세스 회선으로 이용하는 PPP와 터널링

4. 프로바이더의 내부

5. 프로바이더를 경유하여 흐르는 패킷









---

3. 액세스 회선으로 이용하는 PPP와 터널링

이 전글에서 패킷이 BAS에 도착을 하면 분할 되어 있던 셀을 원래의 패킷으로 만들 고 위 그림처럼 됩니다. 물론 MAC 주소와 PPPoE 헤더를 없앤 상태죠. 이제 분할도 했고 남아 있는 PPP를 이용할 차례 입니다.

PPP의 기능은 보인확인 입니다. 앞서 Socket을 이용해서 데이터 송/수신 전에 ACK, SYN 신호를 보내 서로 통신이 가능하게 환경을 만든 것처럼 PPP는 사용자명/패스워드를 이용해서 서로 확인하고 통신이 가능한 상태로 만드는 것이죠. 인증이 마친 상태라면 터널링을 통해 데이터를 바로 송/수신 할 수 있게됩니다.



터널링에는 TCP의 커넥션 방법과 캡슐화 방법 2가지가 있고, 액세스 회선 전체의 동작에 대해 알아봅시다.



인터넷 라우터 설치 -> 인터넷 접속용 라우터에 사용자명과 패스워드 할당 -> 인터넷 접속용 라우터는 PPPoE를 기반으로 BAS 찾음 ->BAS에서 패스워드 확인 사용자 TCP/IP 정보를 통지 ->  BAS측 포트에 글로벌 주소 할당 경로표에 기본게이트 웨이 설정 -> 인터넷에 패킷을 중계 할 수 있음



*BAS에서 패스워드 확인 사용자 TCP/IP 정보를 통지 - IP주소, DNS 서버의 IP주소, 기본 게이트웨이 IP주소













---

4. 프로바이더의 내부



ADSL이나 FTTH의 액세스 회선은 사용자가 계약한 프로바이터의 설비에 연결되어 있다. 이 설비를 POP라고 한다. 그리고 NOC라는 프로바이더의 핵심 설비가 있는데 POP로 들어온 패킷이 NOC로 모여든다. 전국에 통신선을 구축하긴 어렵고 금전적 비용도 많이 들기 때문에 몇개의 기업들만 서비스를 제공하고 있다. 그리고 이러한 기업들이 자기의 통신선을 다른 기업에게 돈을 받고 대여를 해주기도 한다. 이를 "통신 회선" 서비스라고 한다.







5. 프로바이더를 경유하여 흐르는 패킷



프로바이더  끼리 서로 정보를 교혼하고 네트워크간 이동을 가능하게 한다.  프로바이더 간 접속 상태가 3가지가 있다.

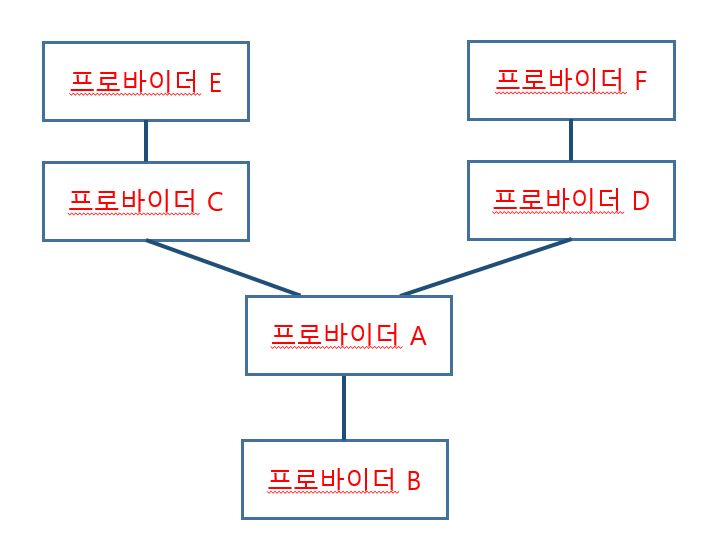

첫 번째로는 트랜지트 접속 상대에서 전체 경로를 통지를 하는 경우이다. 프로바이더 B가 A에게 정보를 다 공유를 하면 프로바이더 B는 C,D,E,F 모두 통신이 가능해 진다.





두 번째는 피어(IX 경유) 프로바이더 B 가 C에게 보내고 싶은데 자신과 직접 연결은 되어 있지 않은 상태이므로 프로바이더 A를 통해 연결을 한다. 프로바이더 A는 패킷을 경유만 할 수 있게 도와주고 A와 B간 패킷 교환은 일어나지 않는다. B와 C만 교환함





세 번째는 피어(직접 접속) 프로바이더 B기준 B에게 직접 접속한 프로바이더만 패킷을 주고 받을 수 있는 방식





IX의 필요성은 라우터에 정보 등록이 한계가 있기 때문에 IX를 사용한다.
