[허언증/패킷트레이서] 3장 라우터와 스위치의 기본 설정

안녕하세요 허언증입니다.







---





---

라우터 스위치 기본설정

(1). 전원을 켜면 POST(power ON Self Test)를 실시하여 장치 이상 유무확인

(2). ROM에 있는 Bootstrap(bootloader)을 RAM으로 옮김

(3). BOOtloader가 FLASH에 있는 IOS를 RAM 옮김 없다면 ROM에 있는 서브넷 IOS를 읽음

(4). IOS를 통해 부팅이 되면 NVRAM의 설정 파일을 읽어 들여 이를 적용 만약 파일이 없으면 디폴트 모드로 부팅











---

라우터(스위치) CLI모드에 접속하는 방법 3가지









1. 라우터와 PC와 콘솔을 통해 연결

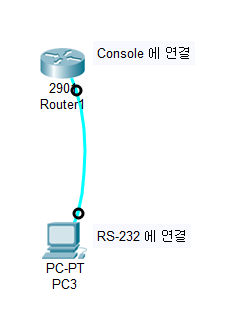

  (2). 케이블 선택 중 콘솔 케이블을 선택해서 PC 쪽에는 RS 232 에 연결, 라우터 쪽에는 Console에연결을 한다.

  (3). PC에서 Terminal 로 접속하면 라우터의 화면이 나오게 된다.









2. 텔넷(Telnet)과 SSH(Secure Shell)를 사용

line vty 0 4  = 텔넷접속을 5명까지 제한

텔넷 접속시 비밀 번호를 입력해서 제한을 둬야 하기 때문에 password cisco 입력해서 cisco 비밀번호 생성

login 명령어를 적고 exit로 나간다.





PC에서 텔넷으로 라우터에 접근!







(추가 예정)

3. AUX(Auxiliary)포트를 이용









---

IOS CLI모드



1. 사용자모드            Ex) Router>

: 제한된 명령어만 사용 가능하며, 장치 설정은 불가



2. 관리자모드            Ex) Router#
: 현재 동작 중인 장치의 설정 내용등을 볼 수 있음

사용법 - en / enable 입력



3. 전역 설정 모드      Ex) Router(config)#

: 장치 설정 가능

사용법 - conf t / configure terminal 입력
