[허언증/실습] Rip 동적 라우팅 ( 패킷트레이서 , RiPv1 , Distance Vector Routing)

안녕하세요 허언증입니다.





Rip라우팅 프로토콜을 실습한 게시글입니다.





Distance Vector Routing Protocol.pkt

0.04MB





---



-설정방법-



Ronuter>en

:관리자 진입



Ronuter#conf t

:전역 설정 모드 진입

Ronuter(config)#router rip

:라우팅 프로토콜로 RIP를 사용할 것을 선언.

(4)Ronuter(config-router)#network 203.230.7.0

:network 명령어로 라우터에 직접 연결되어 있는 네트워크 주소를 입력

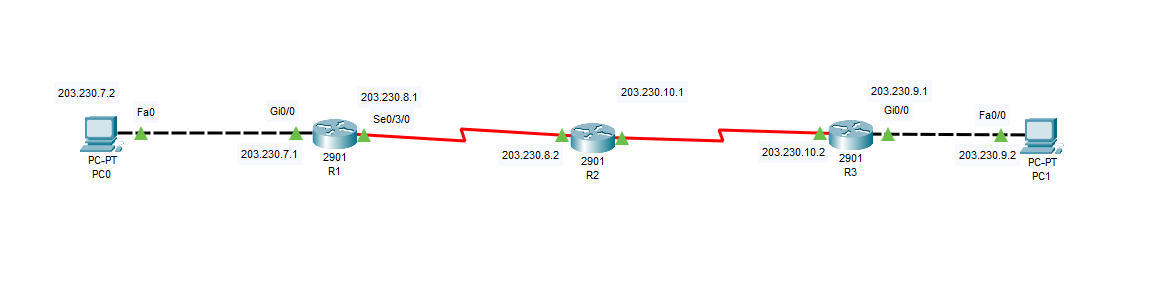

Ex) R1 라우터 예시 - 나머진 똑 같아서 상세 설명 생략

R1
(1)Ronuter>en

:관리자 진입



(2)Ronuter#conf t

:전역 설정 모드 진입

(3)Ronuter(config)#router rip

:Rip모드 진입

(4)Ronuter(config-router)#network 203.230.7.0

:라우터 내부 IP 대역 입력

(5)Ronuter(config-router)#network 203.230.8.0

:라우터 외부 IP 대역 입력

(6)Ronuter(config-router)#exit

:Rip설정 모드 나가기



(7)Ronuter(config)#exit

:전역 설정 모드 나가기

(8)Router#show ip route

:셋팅이 잘 되었는지 Rip프로토콜 확인





R2

Ronuter>en
Ronuter#conf t
Ronuter(config)#router rip
Ronuter(config-router)#network 203.230.8.0
Ronuter(config-router)#network 203.230.10.0
Ronuter(config-router)#exit
Ronuter(config)#exit
Router#show ip route

R3

Ronuter>en
Ronuter#conf t
Ronuter(config)#router rip
Ronuter(config-router)#network 203.230.9.0
Ronuter(config-router)#network 203.230.10.0
Ronuter(config-router)#exit
Ronuter(config)#exit
Router#show ip route

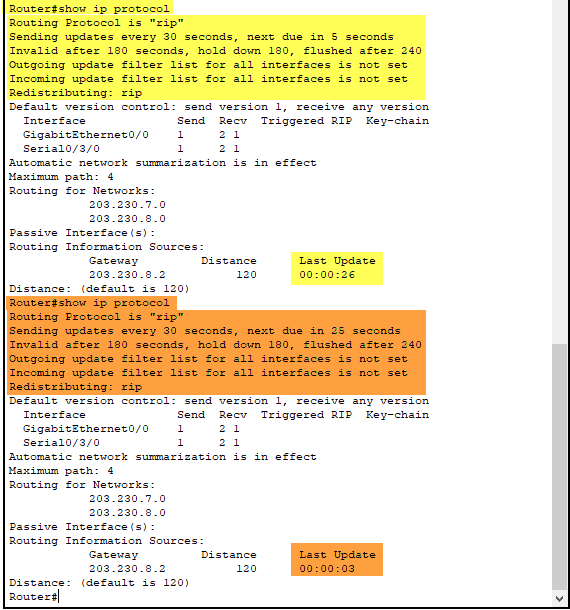

Router#show ip protocol

입력시 설정 된 rip 정보를 볼 수 있다. 30초 마다 업데이트 Last Update 를 보면 26초 후에 다시 입력 했을 때 3초임을 볼 수 있는데 계속 자동 업데이트가 되는 모습을 볼 수 있다.











---
