★Native VLAN
VLAN 3가지 형태의 프레임이 있다.
1.VLAN정보가 없는 프레임
2.우선순위 프레임
3.VLAN정보가 있는 프레임
| 목적지 주소 | 출발지 주소 | 802.1Q 태그 | 유형/길이 | 데이터 | FCS |
-VLAN 정보가 없거나 / 우선순위 프레임은 MAC 주소나 IP프로토콜 ID 등으로 프레임을 분류 VLAN 정보가 있으면 VLAN ID로 분류한다.
-802.3 프로토콜을 이용시 802.1Q 태그 부분에 VLAN ID를 넣는다
-802.1Q의 경우는 VLAN ID가 없는 프레임을 수신하면 네이티브 VLAN(Native VLAN) ID를 부여하여 프레임을 전달함.
-ISL의 경우 프레임을 페기한다.
★DTP(Dynamic Trunking Protocol)
- 시스코에서 개발한 프로토콜 상대 스위치와 트렁크 관련 협상 및 트렁크 캡슐화를 협상하기 위한 프로토콜
- 802.1Q 프로토콜과 ISL 프로토콜 둘다 지원
명령어
switchport mode trunk : 트렁크를 설정 할 때 기본적으로 사용 / 상대포트 설정 상관 없이 자신은 트렁크 동작을 함
switchport mode dynamic auto : 상대방의 포트에 on이나 desirable이 선언 시 동작한다.
switchport mode dynamic desirable : on, auto, desirable, 일 경우에 트렁크 포트로 동작
switchport mode dynamic auto : 두 트렁크간 해당 명령이 사용될 경우 트렁크로 동작하지 않는다.
★Inter_VLAN

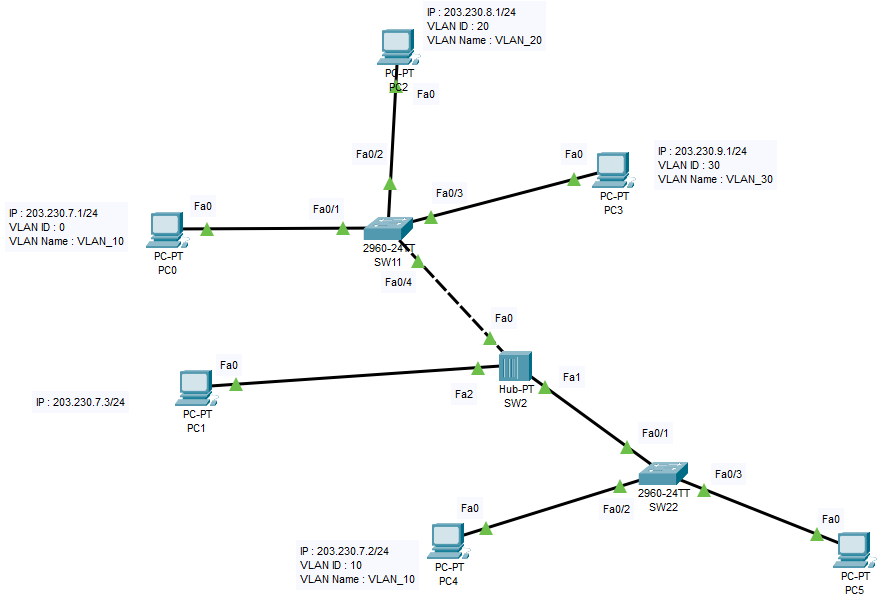

-서로 다른 VLAN에 속한 PC간 ping울 주고받을 수 있도록 Inter-VLAN을 설정하자
-VLAN이 가지는 보안에 단점이 있을 수 있으나 특정 VLAN의 접근 자체를 트렁킹을 통해 막을수 있다.
