[허언증/실습] 패킷트레이서 라우터, Vlan, PC2대 망 구축 (ping 테스트 완료)

안녕하세요 허언증입니다.



Practice.pkt

0.04MB



---

라우터 1대, 스위치 1대, PC 2대 로 설정을 했습니다. ping 테스트는 당연히 다 됩니다.





---

데스크탑(PC 설정)



PC는 192.168.0.100 / 192.168.0.200 으로 부여했습니다.









---

스위치 설정



en을 입력해서 관리자모드로 진입

conf t 을 입력해서 기계 설정모드로 진입

enable secret cisco 를 입력해서 en 진입시 비밀번호를 cisco로 설정

hostname sw1 스위치 이름을 sw1로 변경









ip default 를 입력해서 디폴트 주소가 있는지 확인하고

ip default-gateway [IP주소] 를 입력해서 설정한다.









int Vlan1 에 진입

ip address [IP]  [넷마스크]  2개를 입력해서 사용











---

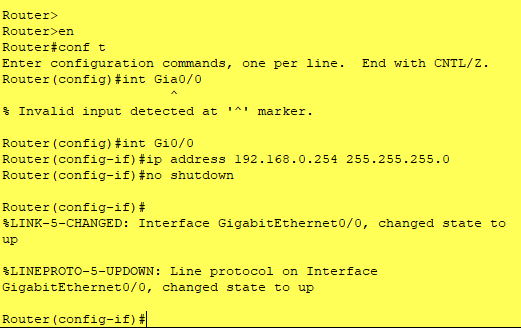

라우터 설정



en 모드를 진입

conf t 마찬가지로 장비 설정 모드로 진입

int Gi0/0 를 진입

ip address [IP]  [넷마스크] 2개 입력









최종 결과이다 PC0 , PC1 인데 각 PC에서 라우터, 스위치로 ping을 쏘고 서로의 PC에게도 보내서 답을 온 걸 볼 수 있다.
