[허언증/실습] OSPF 동적 라우팅 프로토콜...② ( 패킷트레이서 , OSPF Routing)

안녕하세요 허언증입니다.



OSPF 동적 라우팅 프로토콜 설정 방법과 DR/ BDR 설정 하기





라우터 인터페이스를 설정해야 한다 -> 라우터 프로토콜 OSPF를 설정 ->

DR/BDR을  세부설정 (OSPF 설정 시 기본 값은 자동)





OSPF_DR_BDR.pkt

0.04MB







---

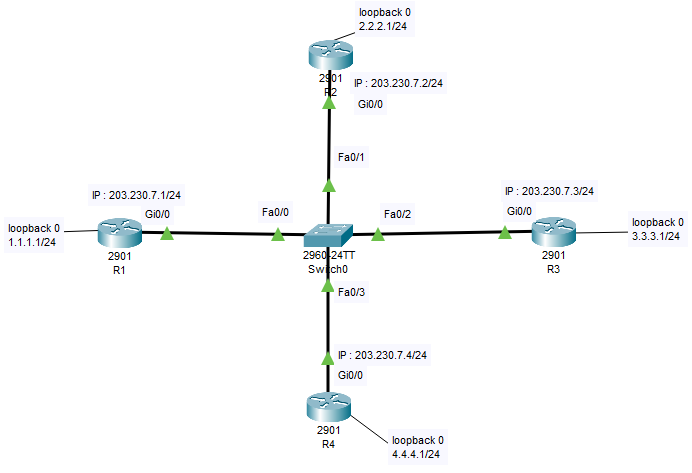

라우터 R1 설정

Router>en
Router#conf t
Router(config)#hostname R1
R1(config)#no ip domain-lookup

R1(config)#int lo 0
R1(config-if)#ip add 1.1.1.1 255.255.255.0
R1(config-if)#exit

R1(config)#int gi0/0
R1(config-if)#ip add 203.230.7.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#exit

R1(config)#do sh ip in br

R1(config)#router ospf 1
R1(config-router)#network 203.230.7.1 0.0.0.0 area 0
R1(config-router)#network 1.1.1.1 0.0.0.0 area 0













---









R4#sh ip os ne

입력시 loopback 주소들이 State에서 DR / BDR/ DROTHER 상태를 볼 수 있다. OSPF 설정 시 자동으로 라우터들이 설정을하고 관리자가 따로 설정을 할 수도 있다.







R1(config)#int gi0/0
R1(config-if)#ip ospf priority 255

위 주소를 입력 할 때 두 번째 줄을 잘 보면 되겠다. priority는 우선순위를 정하는 값인다. 이때 255를 입력하면 DR이 선정 그다음 254를 입력하면 BDR이 선정되고 나머지는 DROTHER로 표기가 된다. 숫자가 255에 가까울수록 DR에 선정되 도록 되어있다.





설정을 하고나면

R4#clear ip ospf process

명령어를 입력하고 ospf를 재부팅을 시켜준다.







디폴트 정적 경로도 설정도 가능

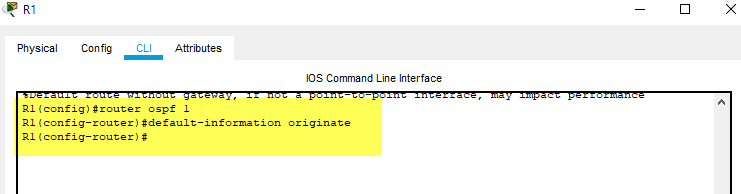

디폴트 경로 설정







＃OSPF DR 과 BDR

OSPF에서 네트워크 토폴로지 변화시 LSA를 주고 받는다. 라우터가 몇 대 없으면 상관없지만 많으면 LSA플러딩이 발생 따라서
OSPF를 영역을 나누어 설계를 하고 이때 DR와 BDR을 선정한다. 두개를 제외한 나머지 라우터는 DROhters가 된다.

LSA 정보는 224.0.0.6 멀티캐스트 주소로 사용 DR -> BDR로 전송 / LSA 정보는 반드시 224.0.0.5 멀티캐스트 주소로 DR을 통해서만 수신 DR이 수신을 못 하면 BDR이 대신 한다.



네트워크 유형	DR/BDR 선정 여부
Point-to-Point	X
Broadcast	O
NBMA(Nonbroadcast Multiple Access	O















---

참고



DR/BDR이 뭐야?
