[허언증/실습] VLAN 구성 ( 패킷트레이서 , Cisco 스위치)

안녕하세요 허언증입니다.



---

Switch>en
Switch#vlan database
Switch(vlan)#vlan 10 name VALN_10

Switch(vlan)#vlan 20 name VALN_20

Switch(vlan)#vlan 30 name VALN_30

VLAN 구간을 설정하는 모습입니다.  vlan 10 영역의 이름을 VLAN_10으로 하겠다 해석입니다.



또 다른 방식으로는

Switch>en
Switch#conf t
Switch(config)#hostname SW1
SW1(config-vlan)#vlan10
SW1(config-vlan)#name VLAN_10
SW1(config-vlan)#vlan20
SW1(config-vlan)#name VLAN_20
SW1(config-vlan)#vlan30
SW1(config-vlan)#name VLAN_30





이렇게 2가지 방식으로 영역 및 이름을 설정할 수 있습니다.















sh vlan 명령어를 이용해서 잘 설정이 되었는지 확인하는 모습입니다. 영역만 설정을 했고 포트를 설정을 하지 않은 상태. 당연히 통신이 안 됌.













SW1(config-vlan)#int fa0/1
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 10

SW1(config-vlan)#int fa0/2
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 20

SW1(config-vlan)#int fa0/3
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 30

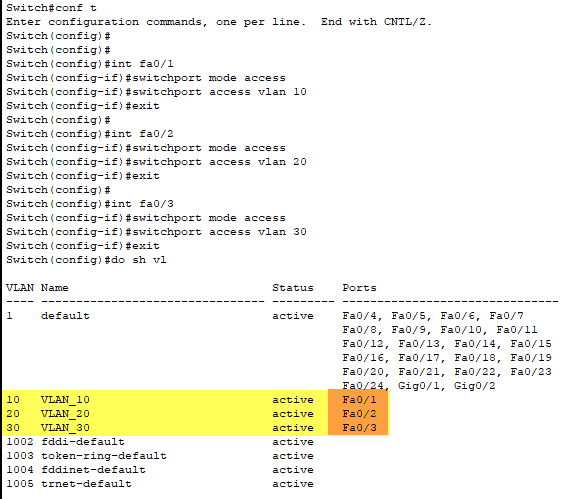

이젠 포트를 설정하는 방법입니다. 설정 완료후 다시 sh vlan을 입력하시면 주황색 표시 처럼 설정 확인이 가능













제일 상위에 있는 토폴로지 사진을 보시면 영역은 3개고 그중 2개는 통신을 할 수 있게 만들어진 상태입니다.

하지만 ping 테스트를 하면 통신이 안되는걸 알 수 있는데, 이는 스위치간 연결되어 있는 케이블이 하나이기 때문이다.

해결 방법으로는 1.케이블 추가 2.Trunk(트렁크) 이용하기 입니다.













선을 두개 연결하고 각각 포트를 지정했을 때 위와같이 설정을 하면 통신이 가능하게 됩니다.
