Hierarchical

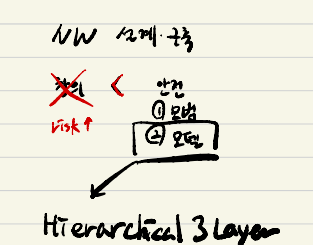

네트워크 설게&구축시 고려해야할 점은 창의성보단 안전성을 더 중요시한다.

안전을 더 중요시 하는 요소중엔 1)모범사례 2)사용 사례가 많은 모델이다.

그중 가장 대표적인게 Hierarchical 3Layer이다.

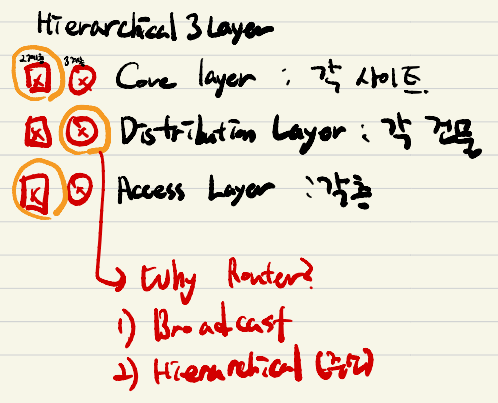

 Hierarchical 3Layer는 3계층으로 나뉜다.

Core Layer 에선 스위치를 사용

Distribution Layer에선 라우터

Access Layer 에선 스위치를 사용을 하는데



3계층을 모두 스위치를 구성을 해도 되고

혹은 라우터로 구성을 해도 상관은 없다.

하지만, 기업의 금전적 문제, 혹은 보안상의 문제, 네트워크의 속도를 고려한다면

가성비?가 좋은 위 형식대로 구축을 하는것이 좋다.



-네트워크 속도-

스위치는 Broadcast를 제어를 못 한다. 따라서 Client를 통해 통신을 전달 받으면 목적지를 찾기 위해 Broadcast를 날리게 된다.

이때 해당 네트워크의 속한 모든 대상을 상대로 트래픽이 발생하게 된다. 하지만 라우터가 있으면 Broadcast 통신을 제어가 가능하기 때문에 많으 트래픽으로부터 벗어날수 있다.



-금전적-

스위치는 L2 장비이고, 라우터는 L3장비이다.

당연히 L3장비는 1~3Layer 기능을 모두 가능하기 때문에 스위치보다 더 비싸다

따라서 모두 라우터를 해도 상관 없지만 비용이 더 많이 들기 때문에 스위치를 적절히 사용한다.



-보안-

네트워크를 분리함으로써 각 영역별로 제어가 용이하다.

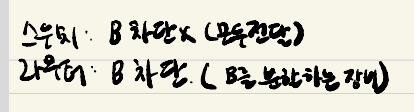

위에서 B는 = Broadcast를 말한다.

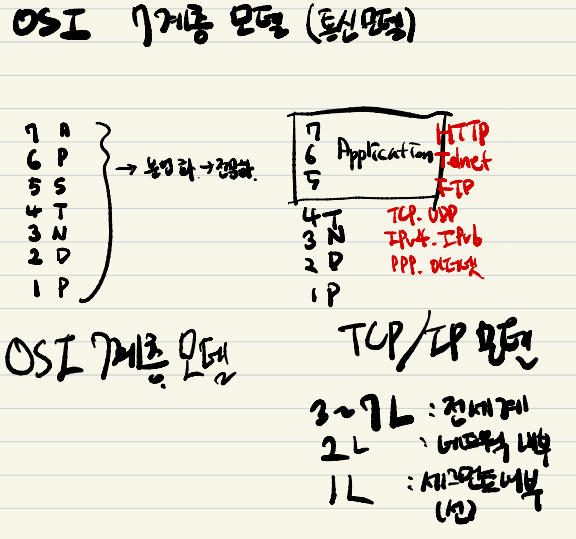

OSI 7 Layer

지겹게 듣고 지겹데 보고 OSI 7 Layer이다.

컴퓨터 통신을 함에 있어서 7가지 단계로 분리를 해서 관리를 하는 것이다.

모든 영역을 하나로 통합을 해서 관리하면 어느 부분에서 장애가 발생했는지 모르기 때문에

분리를 했으며, 모둔 영역을 다 공부하기엔 영역이 방대하기 때문에 분리를 함으로써 전문성을 만들었다.



크게

1)OSI 7 Layer 모델

2)TCP/IP 모델



두 가지로 존재하고 현재는 2)을 많이 사용하고 있다.



간단하게 생각해서

1L : 세그먼트 내부(선)

2L : 네트워크 내부

3L : 전세계



범위라고 생각을 하고 있으면 편하다.
